Wie setzt man Betonankerbolzen ein?

Der Einbau schwerer Vorrichtungen erfordert absolute Präzision von Grund auf. Die unsachgemäße Installation eines einzelnen Befestigungspunkts beeinträchtigt die strukturelle Integrität vollständig. Dieses Versehen führt unweigerlich zu katastrophalen Schäden an der Ausrüstung. Dies führt zu erheblichen Sicherheitsrisiken vor Ort und zu Verstößen gegen strenge Vorschriften. Eine erfolgreiche Befestigung hängt stark von drei unnachgiebigen Variablen ab. Sie müssen einen präzisen Lochdurchmesser gewährleisten. Sie müssen eine gründliche Staubabsaugung durchführen. Schließlich müssen Sie die vom Hersteller angegebenen Drehmomentgrenzen strikt einhalten. Das Ignorieren einer dieser entscheidenden Kennzahlen stellt praktisch sicher, dass das Verbindungselement unter Last versagt. Wir bieten eine evidenzbasierte Anleitung für die Steuerung sowohl gewerblicher als auch privater Verankerungsprojekte. Sie lernen, verschiedene Grundmaterialien richtig zu bewerten. Wir helfen Ihnen bei der Auswahl der genau benötigten Hardware. Abschließend führen wir Sie durch die standardisierten Schritte, die erforderlich sind, um jedes Mal eine technisch einwandfreie Installation durchzuführen.

Wichtige Erkenntnisse

• Ein Betonanker erfordert eine exakte Übereinstimmung zwischen dem Durchmesser des Befestigungselements und einem ANSI-konformen Bohrer. Toleranzen sind praktisch Null.

• Die Lochreinigungsmethode „Blasen-Bürsten-Blasen“ ist nicht verhandelbar; Reststaub reduziert die Aufnahmekapazität um bis zu 50 %.

• Beim Eintreiben eines Ankers mit einem Schlagschrauber besteht die Gefahr, dass das Gewinde abreißt und zu fest angezogen wird. Verwenden Sie immer einen kalibrierten Drehmomentschlüssel.

• Mindestrandabstände und Untergrundbeschaffenheit (gerissen vs. ungerissen) bestimmen, ob mechanische oder chemische Anker erforderlich sind.

Beurteilung Ihrer Grundmaterial- und Belastungsanforderungen

Formulieren Sie das technische Problem, bevor Sie überhaupt eine Bohrmaschine in die Hand nehmen. Nicht jeder Beton hält der mechanischen Spannung gleichermaßen stand. Sie müssen den Untergrund vorher genau beurteilen. Bauingenieure klassifizieren gegossenen Beton ganz anders als Hohlblock oder Ziegel. Gegossene Fundamente bieten den höchsten verfügbaren Auszugswiderstand. Hohlmauerwerk erfordert stattdessen hochspezialisierte Hardware. Befestigungselemente dehnen sich je nach inneren Hohlräumen unterschiedlich aus. Sie können sie auf der Baustelle nicht austauschbar behandeln.

Sie müssen auch gerissene und nicht gerissene Zustände unterscheiden. Seismische Zonen führen zu extremen dynamischen Belastungen. Diese sich verschiebenden Kräfte verursachen im Laufe der Zeit winzige Haarrisse. Standard-Hardware fällt unter dynamischer Belastung schnell aus. Sie müssen ICC-ES-evaluierte Anker für rissige Umgebungen angeben. Sie behandeln sich verschiebende Mikrorisse sicher und zuverlässig. Bauinspektoren prüfen diese spezifischen Konformitätszeichen streng.

Bewerten Sie als Nächstes die spezifischen Lastarten sorgfältig. Zugbelastungen versuchen, die Hardware direkt aus dem Loch zu ziehen. Scherkräfte üben eine nach unten gerichtete oder seitliche Kraft auf die Welle aus. Sie müssen beide Kraftvektoren genau berechnen. Die Schwerkraft zieht die Vorrichtungen ständig nach unten und stellt so die Scherfestigkeit auf die Probe. Wind- oder Gerätevibrationen testen gleichzeitig die Spannungsgrenzen.

Lassen Sie uns die primären Hardware-Kategorien klar aufschlüsseln. Sie müssen die Hardware an die Anwendung anpassen.

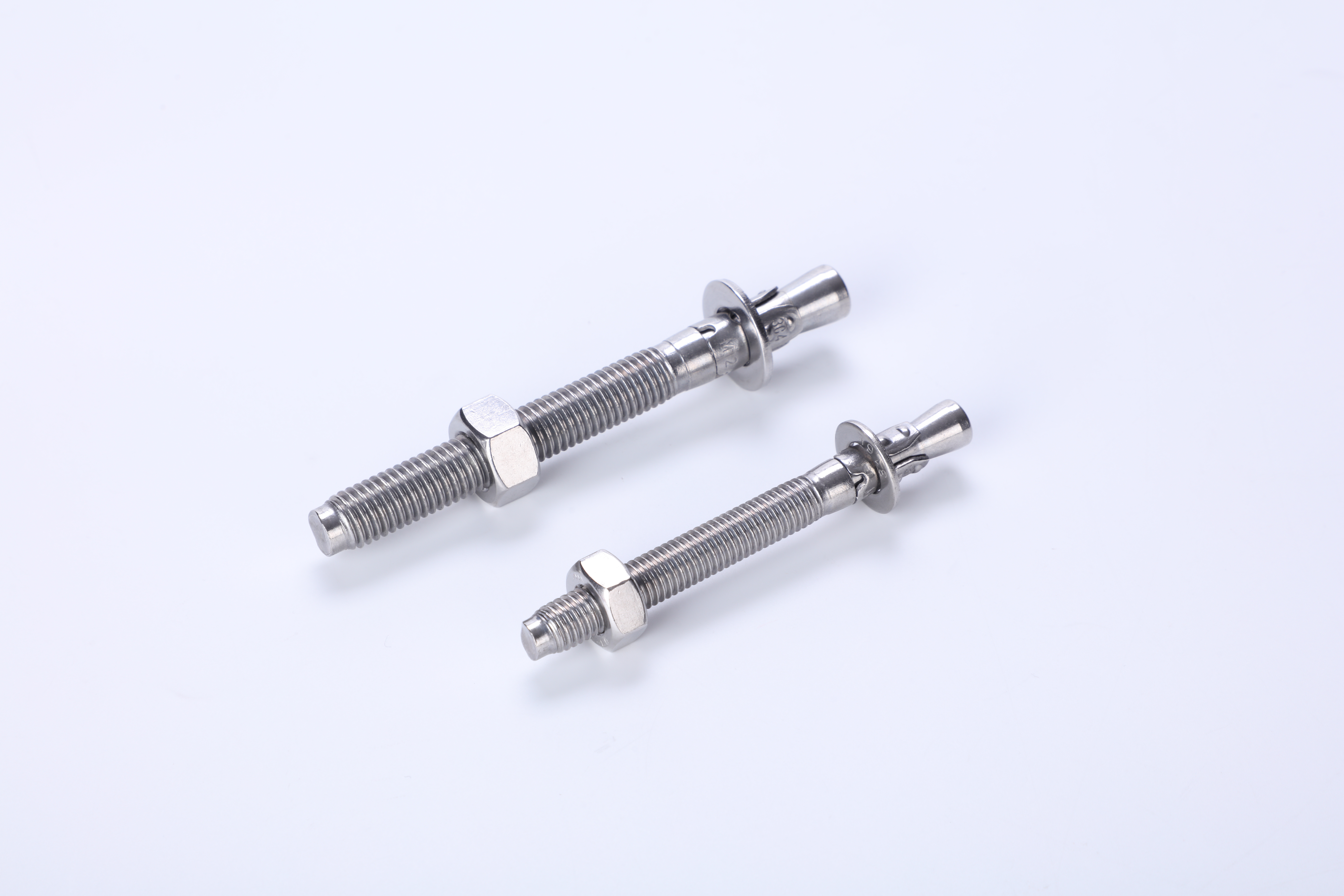

• Betonkeilanker : Am besten für massiven Beton und schwere statische Lasten geeignet.

• Hülsenanker: Insgesamt vielseitiger. Sie passen sich problemlos an weichere oder hohle Grundmaterialien an.

• Drop-In-/Strike-Anker: Unterputzlösungen, die hauptsächlich für mittlere Belastungen im Innenbereich konzipiert sind.

• Klebstoff-/Epoxidharzsysteme: Erforderlich für extreme Kantennähe. Sie bewältigen auch Anwendungen mit starken Vibrationen wie schwere Maschinen problemlos.

Vor der Installation: Werkzeug- und Compliance-Spezifikationen

Die nach technischen Vorgaben erforderliche Ausstattung sorgt für einen sicheren Halt. Wir müssen konsequent die richtigen Werkzeuge verwenden. In hochfestem Mauerwerk versagen Standardbohrer immer wieder. Sie nutzen sich sofort ab und verlieren ihre Form. Sie müssen stattdessen hartmetallbestückte Steinbohrer nach ANSI-Standard verwenden. SDS-Plus- oder SDS-Max-Profile garantieren jederzeit exakte Lochdurchmesser. Hier spielt Toleranz eine große Rolle. Ein zu kleines Loch verhindert das ordnungsgemäße Einsetzen der Hardware. Ein übergroßes Loch macht das Fassungsvermögen völlig zunichte.

Überlegen Sie sich Ihre Bohrausrüstung sorgfältig, bevor Sie beginnen. Für kleine Haushaltslöcher eignet sich ein handelsüblicher Bohrhammer. Für Löcher, die größer als 3/8 Zoll sind, benötigen Sie jedoch einen echten Bohrhammer. Bohrhämmer übertragen pneumatische Schlagkraft direkt auf den Bohrer. Sie zerkleinern schwere Zuschlagstoffe effektiv, ohne das Werkzeug zu verbrennen. Das erspart enorme körperliche Anstrengung und schont Ihre Gebisse.

Werkzeuge zur Staubabsaugung sind auf jeder Baustelle weiterhin unbedingt erforderlich. Sie können diesen Reinigungsschritt nicht ohne Bedenken überspringen. Besorgen Sie sich geeignete Druckluftdüsen, spezielle Drahtbürsten und HEPA-Staubsauger. Die OSHA-Vorschriften erfordern außerdem HEPA-Staubsauger zur Bekämpfung von kristallinem Quarzstaub in der Luft. Das Loch muss völlig schmutzfrei bleiben.

Besorgen Sie sich abschließend einen kalibrierten Drehmomentschlüssel. Sie können die endgültige Anzugskraft nicht sicher erraten. Schlagschrauber schätzen das Drehmoment schlecht ein. Sie ziehen die Befestigungselemente routinemäßig zu fest an. Kalibrierte Werkzeuge gewährleisten die strikte Einhaltung der Herstellervorgaben. Dies garantiert, dass sich der Erweiterungsclip genau wie vorgesehen entfaltet.

Best Practices für die Vorinstallation

• Überprüfen Sie die Hartmetallspitzen vor dem Bohren auf Absplitterungen.

• Überprüfen Sie den ANSI-Stempel, der physisch auf dem Bitschaft aufgedruckt ist.

• Kalibrieren Sie Ihren Drehmomentschlüssel jährlich, um die Genauigkeit zu gewährleisten.

Schritt-für-Schritt-Anleitung: So installieren Sie einen Betonkeilanker

Die standardisierte Arbeitsanweisung für mechanische Keilbefestiger erfordert eine strikte Einhaltung. Wir setzen auf starre Routinen, um gefährliche Strukturfehler zu verhindern. Befolgen Sie genau diese Schritte für eine einwandfreie Ausführung.

1. Schritt 1: Bohren nach Spezifikation. Stellen Sie Ihren Tiefenmesser vorher genau ein. Sie müssen tief genug bohren, um die Hardware vollständig unterzubringen. Wir verwenden in der gesamten Baubranche eine einfache Faustregel. Bohren Sie mindestens 1/2 Zoll tiefer als die erforderliche Einbettungstiefe. Durch diesen zusätzlichen Raum kann sich Reststaub sicher am Boden absetzen. Es verhindert, dass der Bolzen vorzeitig durchschlägt.

2. Schritt 2: Das Reinigungsprotokoll (entscheidend). Führen Sie die Standardmethode „Blasen-Bürsten-Blasen“ konsequent aus. Blasen Sie zunächst den losen Staub mit Druckluftdüsen aus. Zweitens schrubben Sie die Seitenwände kräftig mit einer speziellen Drahtbürste. Drittens blasen Sie das Loch noch einmal gründlich sauber. Beschreiben Sie hier die physikalischen Mechanismen genau. Durch das Entfernen von Betonstaub kann sich der Spreizclip fest in das umgebende Mauerwerk einarbeiten. Restpulver wirkt wie mikroskopisch kleine Kugellager. Es verhindert lebenswichtige Reibung und bewirkt ein sofortiges Herausziehen.

3. Schritt 3: Einsetzen der Hardware. Schrauben Sie die Mutter zunächst auf die Oberseite des Ankers. Halten Sie es vollständig bündig mit der Oberkante. Dieser entscheidende Schritt schützt die empfindlichen Fäden vor starken Schlagschäden. Schlagen Sie den Anker sicher in das Loch ein. Verwenden Sie für diese spezielle Aufgabe einen Hammer mit mindestens 2 Pfund. Schlagen Sie fest zu, bis die Unterlegscheibe perfekt bündig an Ihrer Vorrichtung anliegt.

4. Schritt 4: Auf Kapazität anziehen. Ziehen Sie die Mutter systematisch mit einem kalibrierten Drehmomentschlüssel an. Wir müssen hier die entscheidende Bedeutung der Genauigkeit näher erläutern. Sie müssen genau beim vom Hersteller angegebenen ft-lbs-Wert anhalten. Zu starkes Anziehen führt zu katastrophalem Materialversagen. Zu geringes Anziehen führt im Laufe der Zeit zu einem gefährlichen Verrutschen der Last.

Implementierungsrisiken und Fehlerbehebung in der Praxis

Erfahrungen aus der Praxis zeigen regelmäßig häufige Fehlerquellen auf. Wir sehen diese schwerwiegenden Fehler täglich auf kommerziellen Websites. Genau diese Risiken können Sie leicht mindern, indem Sie sie frühzeitig erkennen.

Bei Nichtbeachtung des Mindestrandabstandes wird der Beton sofort zerstört. Wenn die Hardware zu nahe an einer Kante platziert wird, kommt es sofort zum Abplatzen. Der extreme seitliche Druck sprengt die Seitenwand vollständig aus. Dies führt zu teuren Reparaturen und verzögerten Zeitplänen. Beschreiben Sie die branchenüblichen Regeln klar und deutlich. Halten Sie den Mittelpunkt mindestens fünfmal so groß wie der Ankerdurchmesser von ungeschützten Kanten entfernt.

Während der Installation kann es gelegentlich zu „Spinnern“ kommen. Ein Spinner entsteht, wenn sich der Anker unendlich dreht und nicht greift. Dieses spezielle Problem wird normalerweise durch abgenutzte Bohrer verursacht. Sie wackeln übermäßig und erzeugen leicht übergroße Löcher. Eine unzureichende Reinigung führt außerdem zu einer starken Schmierung des Spreizclips. Sie müssen das Loch vollständig verlassen. Alternativ können Sie auf ein Befestigungselement mit größerem Durchmesser umrüsten, wenn die Halterung dies zulässt.

Beim Aufprall auf eingebettete Bewehrungsstäbe wird der Fortschritt sofort gestoppt. Sie müssen strenge Protokolle für den Umgang mit Stahlbewehrungen befolgen. Verlassen Sie zunächst das Loch vollständig und flicken Sie es mit strukturellem Epoxidharz. Zweitens: Versetzen Sie das Gerät leicht, wenn der Bauplan dies zulässt. Drittens verwenden Sie spezielle Bewehrungsschneider, sofern dies baulich zulässig ist. Diese Aktion müssen Sie zunächst systematisch klären. Konsultieren Sie einen Statiker, bevor Sie eingebettete Bewehrungsstäbe schneiden. Durch das Schneiden von Bewehrungen wird das Fundament dauerhaft geschwächt.

Übermäßiges Anziehen kommt bei unerfahrenen Installateuren nach wie vor sehr häufig vor. Arbeiter setzen Schlagschrauber aggressiv ein, um Zeit zu sparen. Wie kann dies strukturell scheitern? Das Überschreiten der ft-lb-Spezifikationen zieht den Keil zu weit nach oben in der Mittelwelle. Durch diese aggressive Aktion wird der umgebende Beton vollständig zerkleinert. Es vernichtet den Bestandswert dauerhaft. Überprüfen Sie die endgültigen Drehmomentwerte immer manuell.

Häufige Fehler, die es zu vermeiden gilt

• Verwenden Sie einen stumpfen Bohrer, um kräftig durch harte Gesteinskörnungen zu drücken.

• Bei Bohrlochreinigungsprotokollen auf die Drahtbürste verzichten.

• Den Bolzen ohne die schützende obere Mutter freidrehen.

• Schätzung von ft-lbs allein anhand der reinen Armkraft.

Nehmen Sie Ihre Anker in die engere Wahl: Nächste Schritte bei der Beschaffung

Wie Sie das richtige Befestigungselement kaufen, bestimmt direkt die langfristige Leistung. Sie müssen die richtige Hardware für den jeweiligen gewerblichen oder privaten Auftrag beschaffen. Raten Sie nicht über Materialtypen oder Tragfähigkeiten. Ingenieure entwerfen spezifische Lasttabellen basierend auf den genauen Einbettungstiefen.

Umwelt- und Korrosionsaspekte erfordern im Vorfeld sorgfältige Aufmerksamkeit.

• Verzinkt: Nur für den trockenen Innenbereich geeignet. Feuchtigkeit zersetzt reines Zink sehr schnell.

• Feuerverzinkt: Geeignet für feuchte oder äußere Umgebungen. Es verfügt über eine viel dickere schützende Zinkbeschichtung.

• Edelstahl 316: Geben Sie dies für raue Umgebungen an. Anwendungen im maritimen, chemischen oder untergetauchten Bereich erfordern maximale Beständigkeit gegen schnelle Rostbildung.

Sie müssen vor dem Kauf die technische Konformität sorgfältig überprüfen. Gewerbliche Arbeiten erfordern einen dokumentierten Sicherheitsnachweis. Suchen Sie im technischen Datenblatt genau nach ICC-ES-Bewertungsberichten. Seismische Bewertungen sichern das Überleben bei schweren Erdbeben. Die Zulassungen von COLA (Stadt Los Angeles) belegen extreme Teststandards. Sie können Hardware mit diesen eindeutigen Prüfzeichen vertrauensvoll vertrauen.

Passen Sie schließlich Ihre Größenverhältnisse perfekt an, bevor Sie einen Kauf tätigen. Der Durchmesser der Befestigungsbohrung muss den Gewindebolzen problemlos aufnehmen können. Der Ankerdurchmesser muss genau mit Ihren verfügbaren ANSI-Bitgrößen übereinstimmen. Die erforderliche Einbindetiefe muss sicher zur Gesamtplattendicke passen. Nicht übereinstimmende Verhältnisse führen zu einem sofortigen Stopp der Bauzeit.

Abschluss

Das richtige Einbringen eines Betonankers bleibt eine Übung absoluter Präzision. Sie müssen alles beherrschen, von der Anpassung des ANSI-Bits bis zur Anwendung des genauen Drehmoments. Kleine Abweichungen in der Vorgehensweise führen zu massiven Strukturversagen. Wir empfehlen Ihnen dringend, die Tragfähigkeiten niemals zu schätzen. Wenn Sie bei komplexen kommerziellen Projekten Zweifel haben, ziehen Sie immer das Datenblatt eines Bauingenieurs heran. Weisen Sie Ihr Team an, einen umfassenden Produktkatalog für Keilanker zu konsultieren. Sie können vor Beginn auch einen SDS-Bohrer-Größenleitfaden durchsehen oder technische Beratung anfordern.

FAQ

F: Wie tief sollte ein Betonanker gehen?

A: Die Tiefe hängt stark von den Mindesteinbettungsspezifikationen des Herstellers ab. Normalerweise müssen Sie die Hardware mindestens mit dem Vier- bis Fünffachen ihres Durchmessers einbetten. Überprüfen Sie immer das technische Datenblatt auf genaue numerische Anforderungen. Eine flachere Einbettung verringert die Tragfähigkeit erheblich und birgt das Risiko eines plötzlichen Herausziehversagens.

F: Kann ein Betonkeilanker entfernt werden?

A: Nein, es handelt sich um dauerhafte mechanische Vorrichtungen. Der Spreizclip verzahnt sich unwiderruflich in den Mauerwerksseitenwänden. Die sicherste Lösung besteht darin, die obere Mutter vollständig zu entfernen. Anschließend schneiden Sie den freiliegenden Bolzen mit einem Winkelschleifer perfekt bündig mit der Oberfläche ab. Zum Schluss das restliche Metall mit Epoxidharz ausbessern.

F: Was passiert, wenn ich das Loch zu groß bohre?

A: Mechanische Anker dehnen sich nicht ausreichend aus, um richtig zu greifen. Der Clip gleitet einfach gegen die losen Seitenwände. Sie müssen entweder die Lochposition vollständig verschieben oder das Befestigungselement aktualisieren. Durch die Umstellung auf ein chemisches oder Epoxid-Verankerungssystem lassen sich übergroße Löcher häufig effektiv retten.

F: Kann ich für Betonanker einen normalen Bohrer verwenden?

A: Nein. Einem Standardbohrer fehlt völlig die Schlagkraft, die zum Zerkleinern von Steinaggregaten erforderlich ist. Das Gebiss wird schnell überhitzen und schmelzen. Für alle Maurerarbeiten wird dringend ein spezieller Bohrhammer empfohlen. Es verwendet einen pneumatischen Kolben, um kontinuierlich starke Stöße abzugeben.
