Das Versagen von Verbindungselementen im Hochbau birgt enorme, unversöhnliche Risiken. Wenn ein Befestigungspunkt unter Belastung versagt, vervielfachen sich die Folgen rasant. Eine falsche Ankerauswahl führt häufig zu struktureller Haftung. Es löst fehlgeschlagene Sicherheitsinspektionen aus. Dadurch wird die Tragfähigkeit stark beeinträchtigt. Beton ist ein von Natur aus einzigartiger Baustoff. Es funktioniert außergewöhnlich gut unter starken Druckkräften. Allerdings bleibt es unter direkter Spannung bemerkenswert schwach. Verbindungselemente überbrücken diese äußerst gefährliche Lücke. Sie übertragen schwere Lastkräfte effektiv von einer externen Befestigung tief in den festen Betonuntergrund. Wir werden von einer allgemeinen Befestigungsberatung zu einem strengen technischen Bewertungsrahmen übergehen. Sie erfahren genau, wie das Verständnis physikalischer Mechanismen Ihre Beschaffungsentscheidungen beeinflusst. Die Beherrschung eines Betonankers gewährleistet eine sichere und konforme Konstruktion. Wir werden kritische Grundmaterialbedingungen und praktische Installationsrealitäten untersuchen.
Betonanker sichern Lasten mithilfe eines von drei primären mechanischen Prinzipien: Ausdehnung (Reibung), Unterhöhlung (Ineinandergreifen) oder chemische Bindung.

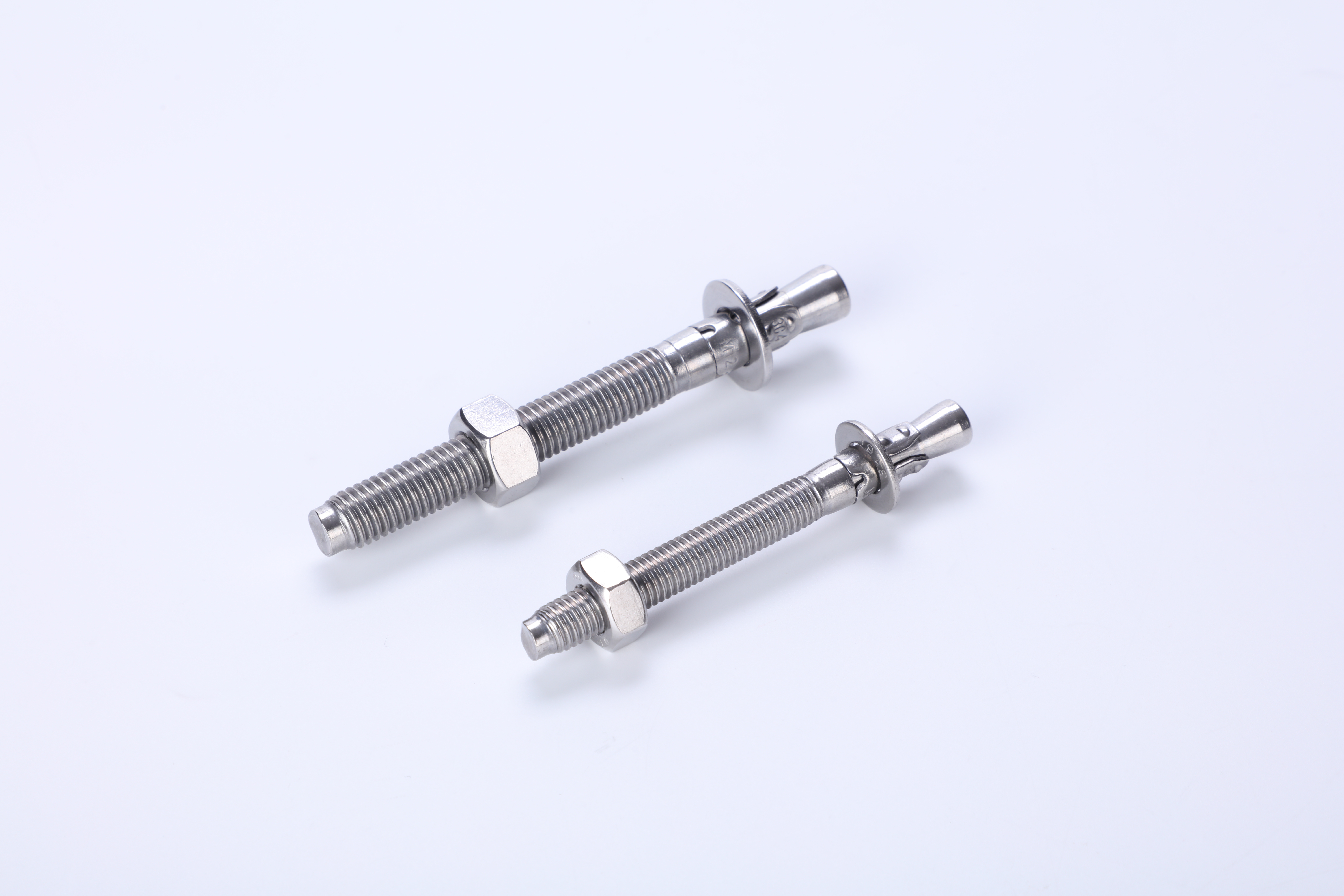

Ein Betonkeilanker sorgt durch drehmomentgesteuerte Reibung für maximale Haltekraft bei statischen, hochbelastbaren Lasten.
Um den richtigen Anker auszuwählen, muss der Zustand des Grundmaterials beurteilt werden – insbesondere muss überprüft werden, ob der Beton als gerissen oder ungerissen klassifiziert ist.
Die Installationsgenauigkeit (Lochdurchmesser, Staubentfernung, Drehmomentspezifikationen) ist ebenso wichtig wie der physische Ankermechanismus; Bei einem Ausfall handelt es sich selten um einen Produktfehler, sondern um einen Installationsfehler.
Die Wahl des richtigen Verbindungselements erfordert ein tiefes Verständnis. Sie müssen wissen, wie es unter extremer Belastung physikalisch mit dem Grundmaterial interagiert. Allein der Kauf von Verbindungselementen aufgrund der Größe birgt erhebliche Compliance-Risiken. Ingenieure und Bauunternehmer müssen die spezifische Physik des Ankers an die strukturellen Anforderungen anpassen. Jede erfolgreiche Anwendung basiert auf einem von drei unterschiedlichen mechanischen Prinzipien. Man kann diese Mechanismen vor Ort nicht erraten. Sie müssen sie bewusst angeben.
Diese Methode beruht ausschließlich auf äußerer physischer Kraft. Der Befestiger dehnt sich heftig gegen die Innenwände aus. Sie bohren das konkrete Loch. Sie setzen den Verschluss ein. Wenn Sie die Schraube eindrehen oder festziehen, wird ein interner Mechanismus aktiviert. Es verkeilt sich sicher im umgebenden Betonsockel. Diese Aktion erzeugt immense Reibung. Durch die Reibung werden massive Lasten sicher gehalten. Direkten Auszugskräften widersteht es aggressiv. Die mechanische Erweiterung bewältigt hohe statische Lasten wunderbar. Sie sehen diese Anwendung überall. Bauunternehmer nutzen sie für Stahlgrundplatten. Sie verwenden sie für schwere Maschinenhalterungen. Durch die Reibung bleibt die Bauverbindung über Jahrzehnte fest.
Diese Technik nutzt physische Barrieren. Es wird vermieden, sich allein auf die reine Reibung zu verlassen. Der Anker erzeugt eine mechanische Blockierung tief im Untergrund. Erwägen Sie aggressive Betonschrauben. Sie schneiden ihre eigenen gehärteten Gewinde direkt in das Mauerwerk. Das Betonmaterial verriegelt sich physikalisch zwischen den Metallfäden. Betrachten Sie als nächstes Hinterschnittanker. Diese Befestigungselemente erweitern sich in einen speziell vorgebohrten glockenförmigen Hohlraum. Diesen Hohlraum bohren Sie ganz unten in das Loch. Der Anker öffnet sich im Inneren dieser Glocke. Es rastet perfekt ein. Das Befestigungselement kann sich nicht herausziehen, es sei denn, es zerstört den umgebenden Betonsockel. Es bietet eine außergewöhnliche Haltekraft.
Chemische Anker verwenden ein hochfestes zweiteiliges Epoxidharz oder Harz. Der Installateur spritzt diesen Kleber in ein sauberes Loch. Dies geschieht vor dem Einsetzen der Gewindestange. Die Chemikalie verbindet die gesamte eingebettete Länge sicher mit dem Beton. Dadurch wird die schwere Last auf eine deutlich größere Fläche verteilt. Entscheidend ist, dass dies ohne eine nach außen gerichtete Ausdehnungsspannung geschieht. Mechanische Mechanismen üben Druck nach außen aus. Chemische Mechanismen tun dies nicht. Bei extrem fragilen Grundmaterialien nutzen Sie die chemische Bindung. Es funktioniert besonders gut in Hohlblocksteinen. Es bewältigt auch starke dynamische Vibrationen perfekt.
Lassen Sie uns die genaue Reihenfolge des Anziehens aufschlüsseln. Zuerst bohren Sie das Loch. Sie reinigen es gründlich. Sie klopfen den Verschluss fest. Wenn Sie die Sechskantmutter festziehen, wird der Ankerkörper nach oben gezogen. Durch diese vertikale Bewegung wird der untere Spreizclip nach außen gedrückt. Der Clip beißt aggressiv gegen die starre Betonwand. Ein Betonkeilanker erfordert eine präzise Kontrolle des Schraubenschlüssels, um diesen richtigen Biss zu erreichen.
Dieser Mechanismus verarbeitet zwei primäre Krafttypen. Erstens verwaltet es Spannungen. Wir nennen das Auszugskraft. Der expandierte Edelstahlclip widersteht Spannungen direkt. Je stärker die Last zieht, desto fester verkeilt sich der Clip im Beton. Zweitens verarbeitet es Scherkräfte. Durch Scherung wird eine nach unten oder von einer Seite zur anderen gerichtete Spannung auf die Verbindung ausgeübt. Der massive Stahldurchmesser des Ankerkörpers selbst widersteht dieser Scherwirkung. Sie verlassen sich auf die schiere Masse des Metallstifts, um ein Durchbrechen bei seitlicher Belastung zu verhindern.
Dieser spezielle Mechanismus ist ideal für Hochleistungsanwendungen. Es bewältigt statische Belastungen hervorragend. Es funktioniert am besten in massiven, ungerissenen Betonplatten. Wir spezifizieren sie häufig für Baustahlstützen. Wir nutzen sie für massive Industrieregalanlagen. Wir beauftragen sie auch mit der Verankerung schwerer Fabrikmaschinen. Sie bieten unübertroffene Zuverlässigkeit, wenn Sie die richtigen Installationsdrehmomente einhalten.
Der physikalische Zustand des Betons bestimmt maßgeblich den Wirkmechanismus des Ankers. Unter struktureller Belastung verhalten sich Grundmaterialien unterschiedlich. Sie müssen den Betonzustand bewerten, bevor Sie ein Befestigungselement spezifizieren. Beton wirkt dynamisch. Es verändert sich im Laufe der Zeit. Bauingenieure kategorisieren es streng in zwei Zonen. Das Verständnis dieser Zonen verhindert katastrophale Feldausfälle.
Standard-Spreizdübel funktionieren hier äußerst zuverlässig. In dieser Umgebung wird davon ausgegangen, dass das Grundmaterial vollkommen fest bleibt. Es wird keinen starken Zugspannungen ausgesetzt sein. Solche Belastungen würden sonst während der gesamten Lebensdauer des Ankers zu mikroskopischen Rissen führen. Die konstante Reibung hält ohne plötzliche Unterbrechung an. Die Lochmaße bleiben absolut stabil. Bei durchgehenden Bodenplatten im Innenbereich gehen Ingenieure in der Regel von einem rissfreien Zustand aus. Sie vermuten dies auch bei sehr dicken Fundamentfundamenten, die das statische Gewicht tragen.
Seismische Zonen stellen einzigartige und erschreckende Herausforderungen dar. Beton bildet unter starker Belastung häufig Mikrorisse. Bei Setzungen oder leichten Erschütterungen verschiebt es sich leicht. Standard-Reibanker verlieren schnell an Haltewerten. Sie versagen, wenn sich ein Riss direkt durch das Bohrloch ausbreitet. Das Loch wird buchstäblich größer. Die kritische Reibung verschwindet plötzlich. Der Bolzen gleitet reibungslos heraus. Daher benötigen Sie spezielle Schwerlastanker. Sie müssen sich dynamisch erneut ausdehnen, um die neu entstehende Lücke zu schließen. Alternativ müssen Sie chemische Klebstoffe verwenden. Diese Klebstoffe müssen für die strikte Einhaltung seismischer IBC/IRC-Vorgaben aufwändig konstruiert sein.
Wir benötigen eine zuverlässige Matrix, um das mechanische Prinzip genau an Ihre Projektparameter anzupassen. Die Auswahl der Verbindungselemente ist nie ein Ratespiel. Sie müssen Lasttypen bewerten. Sie müssen Basismaterialien bewerten. Sie müssen Randabstandsbeschränkungen verstehen. Die folgende Tabelle veranschaulicht die primären Bewertungsdimensionen, die wir täglich verwenden.
Ankerkategorie | Primärer Mechanismus | Beste Anwendungsumgebung | Wesentliche Einschränkung oder Risiko |
|---|---|---|---|
Keilanker | Reibung / Ausdehnung | Hohe statische Belastungen, ungerissener Massivbeton, Baustahlplatten. | Kann nicht in der Nähe von nicht unterstützten Kanten verwendet werden; verursacht massive Dehnungsspannungen. |
Betonschraube | Verriegelung / Einfädeln | Randnahe Installationen, temporäre Befestigungen, leichte bis mittlere Belastungen. | Kämpfe unter starken Scherkräften; Fadenverschleiß in schwachem Mauerwerk. |
Chemisches Epoxidharz | Chemische Bindung | Vibrationsbelastung, Hohlblock, extrem enge Randabstände. | Erfordert eine makellose Lochreinigung; Lange Aushärtezeiten verzögern die Arbeit. |
Geben Sie diese Befestigungselemente für ausschließlich dauerhafte Installationen an. Sie dürfen nur in massivem Beton verwendet werden. Sie bewältigen hohe Scher- und Zuganforderungen hervorragend. Sie bieten außerdem eine unglaublich schnelle Installation. Sie umgehen frustrierende Heilungszeiten vollständig. Sie können sofort bohren, fahren, anziehen und laden. Dies spart bei großen kommerziellen Projekten enorm viel Arbeitszeit.
Wählen Sie Hochleistungsschrauben für mittlere bis leichte Belastungsanforderungen. Bei randnaher Installation strahlen sie hell. Sie erzeugen keine Ausdehnungsspannung im Loch. Sie eignen sich perfekt für Situationen, in denen eine spätere Entfernbarkeit erforderlich ist. Sie nutzen sie auch für temporäre Befestigungszwecke. Bauunternehmer lieben sie für die Befestigung von Einstiegsleisten aus Holz. Sie funktionieren sowohl in Beton als auch in dichtem Mauerwerk zuverlässig.
Wählen Sie bei intensiver Vibrationsbelastung die chemische Bindung. Schwere Maschinen erzeugen unerbittliche Mikrovibrationen. Epoxidharze absorbieren diesen dynamischen Stress wunderbar. Sie eignen sich auch hervorragend für Hohlblockkonstruktionen aus Mauerwerk. Schließlich kommen sie bei extrem engen Randabständen zum Einsatz. Durch mechanische Ausdehnung würde der brüchige Beton an diesen empfindlichen Stellen einfach reißen. Epoxidharze kleben den Stab sanft fest, ohne sich auszudehnen.
Praktische Überlegungen vor Ort gefährden regelmäßig den Funktionsmechanismus eines Verbindungselements. Die Präzision der Installation ist enorm wichtig. Ein Fehler ist selten auf einen Defekt des Rohprodukts zurückzuführen. Es ist fast immer direkt auf einen vermeidbaren Installationsfehler zurückzuführen. Lassen Sie uns die häufigsten Feldfehler untersuchen. Gegen diese Risiken müssen Sie sich aggressiv schützen.
Bohrstaub ist äußerst gefährlich. Übriggebliebener Quarzstaub wirkt als überraschend wirksames Schmiermittel. Es neutralisiert die kritische Reibung, die bei Spreizdübeln erforderlich ist, vollständig. Es blockiert auch aktiv die chemische Bindung von Epoxidharzen. Das Epoxidharz haftet am Staub, nicht an der massiven Betonwand. Sie müssen jedes einzelne Loch gründlich ausbürsten und ausblasen. Wir empfehlen strenge Lochreinigungsprotokolle.
Verwenden Sie eine spezielle Drahtbürste, deren Größe speziell auf den Lochdurchmesser abgestimmt ist.
Blasen Sie die gelösten Rückstände mit Druckluft oder einer Handpumpe aus.
Wiederholen Sie den Putz- und Blasvorgang mindestens zweimal.
Überprüfen Sie das Lochinnere visuell, bevor Sie Befestigungselemente einsetzen.
Die Schraubenschlüsselkontrolle ist eine weitere kritische Realität. Bei zu starkem Anziehen wird die Schraube sofort abgerissen. Es kann auch zu tödlichen Rissen im umgebenden Betonsockel kommen. Umgekehrt verhindert ein zu geringes Drehmoment, dass der interne Expansionsmechanismus vollständig einrastet. Der Clip beißt nie. Der Bolzen löst sich bei minimaler Belastung. Verwenden Sie immer einen frisch kalibrierten Drehmomentschlüssel. Halten Sie sich strikt an die spezifischen Herstellervorgaben.
Sie müssen die komplexe Physik des „Kegels des Versagens“ verstehen. Wenn Beton unter Spannung versagt, bricht er in einer deutlichen Kegelform aus. Es bricht um das Befestigungselement herum. Wenn Sie ein Befestigungselement zu nah an einer nicht unterstützten Kante anbringen, kommt es zur Katastrophe. Der Beton platzt sofort ab. Es explodiert, lange bevor der Stahlanker selbst versagt. Gleiches gilt, wenn Sie Mindesteinbindetiefen außer Acht lassen. Schauen wir uns einige verbindliche Installationsregeln an.
Überprüfen Sie vor dem Bohren den strengen Mindestrandabstand.
Bestätigen Sie die genaue Mindesteinbettungstiefe, die für Ihre angegebene Last erforderlich ist.
Erraten Sie niemals den Drehmomentwert vor Ort mit einem Schlagschrauber.
Reinigen Sie das Loch immer sorgfältig, um maximalen mechanischen Halt zu gewährleisten.
Die ultimative Haltekraft jedes Betonbefestigungselements bleibt ein direktes Ergebnis seines physikalischen Mechanismus. Diese Mechanismen beruhen immer auf Reibung, mechanischer Verzahnung oder einer starken chemischen Bindung. Sie müssen die Mechanik genau auf die konkreten Gegebenheiten abstimmen. Das Verständnis dieser grundlegenden Physik sorgt für deutlich sicherere Baukonstruktionen. Sie vermeiden eine katastrophale Haftung.
Wir empfehlen Planern und Auftragnehmern dringend, ihre genauen Lastanforderungen mit Querverweisen zu versehen. Vergleichen Sie Ihre spezifischen Scher- und Spannungsanforderungen mit offiziellen ICC-ES-Bewertungsberichten. Konsultieren Sie immer umfassende technische Datenblätter, bevor Sie Ihre Beschaffung abschließen. Gehen Sie niemals davon aus, dass alle Schwerlastanker die gleiche Leistung erbringen. Schulen Sie Ihre Installationsteams gründlich in den Bohrlochreinigungs- und Drehmomentkontrollprotokollen. Präzision bestimmt Sicherheit.
A: Eine Standardschraube erfordert eine Mutter und ein Gewindeloch. Oftmals ist ein Zugriff auf die Rückseite des Materials erforderlich. Ein Betonbefestigungselement verfügt über einen einzigartigen Spreiz- oder Gewindeschneidmechanismus. Es lässt sich sicher in einem blinden, vorgebohrten Loch befestigen. Sie benötigen nie Zugang zur gegenüberliegenden Seite der Wand oder Decke.
A: Nein, Sie können sie im Allgemeinen nicht unversehrt entfernen. Der zugrunde liegende Expansionsmechanismus ist streng permanent. Sobald der Metallclip tief in den Beton eindringt, rastet er extrem fest ein. Um dieses Problem zu beheben, müssen Sie normalerweise den freiliegenden Gewindebolzen mit einem Winkelschleifer bündig abschneiden. Alternativ können Sie es auch tiefer in das Loch treiben.
A: Ausfälle passieren aus ein paar sehr häufigen Gründen. Installateure verwenden oft eine falsche Bohrergröße, wodurch ein gefährlich lockeres Loch entsteht. Bei unzureichender Lochreinigung entsteht Quarzstaub, der die Reibung völlig zerstört. Schließlich führt der Einbau in schwachen, bröckelnden oder nicht bemessenen Beton dazu, dass das Grundmaterial selbst unter Belastung versagt.
A: Der Kantenabstand hängt vollständig vom spezifischen Durchmesser des Befestigungselements und der mechanischen Art ab. Strenge Mindestrandabstände veröffentlichen die Hersteller in ihren technischen Daten. Wenn ein Spreizdübel zu nahe platziert wird, entsteht eine enorme innere Spannung. Diese Belastung erzwingt einen Strukturbruch. Überprüfen Sie vor dem Bohren immer das offizielle technische Datenblatt auf genaue Abstandsmaße.
