Die strukturelle Integrität hängt im Wesentlichen davon ab, dass der Befestigungsmechanismus genau auf das von Ihnen gewählte Grundmaterial abgestimmt ist. Ingenieure und Bauunternehmer sind mit enormen Risiken konfrontiert, wenn sie Anker blind auswählen. Die Auswahl eines Verbindungselements ohne umfassende Kenntnisse seiner spezifischen Haltemechanik führt zu einem katastrophalen Lastversagen. Sie riskieren außerdem schwerwiegende Verstöße gegen die Code-Compliance oder bleibende strukturelle Schäden. Sie benötigen absolute Sicherheit, bevor Sie in festen Beton bohren.
Dieser Leitfaden definiert explizit die mechanische Haltekraft eines Keilankers . Wir übersetzen diese technische Kraft in hochfunktionale, realitätsnahe Tragfähigkeiten. Die Leser werden einen evidenzbasierten Rahmen zur Bewertung der Eignung von Verbindungselementen entdecken. Sie erfahren, wie Drehmoment in Reibung umgewandelt wird. Sie werden sehen, warum die Betonfestigkeit die endgültigen Grenzen vorgibt. Abschließend zeigen wir Ihnen, wie Sie die Konformität für Ihre spezifische Anwendung überprüfen können.
Mechanismus: Keilanker beruhen ausschließlich auf drehmomentgesteuerter mechanischer Ausdehnung (Reibung) zur Sicherung von Lasten.
Einschränkung des Grundmaterials: Sie sind ausschließlich für massiven Beton konzipiert und versagen oder verursachen Ausbrüche in Ziegel-, Block- oder Hohlmauerwerk.
Leistungsabhängigkeit: Die tatsächliche Haltekraft schwankt stark und hängt von der Betondruckfestigkeit (PSI), der Einbettungstiefe und dem genauen Installationsdrehmoment ab.
Code-Konformität: Die Spezifikation erfordert die Bewertung sowohl statischer als auch dynamischer Lasten anhand der ICC-ES-Teststandards für gerissenen oder ungerissenen Beton.
Lassen Sie uns die wichtigsten mechanischen Prinzipien definieren. Dies schafft eine solide technische Grundlage für die Auswahl von Verbindungselementen.

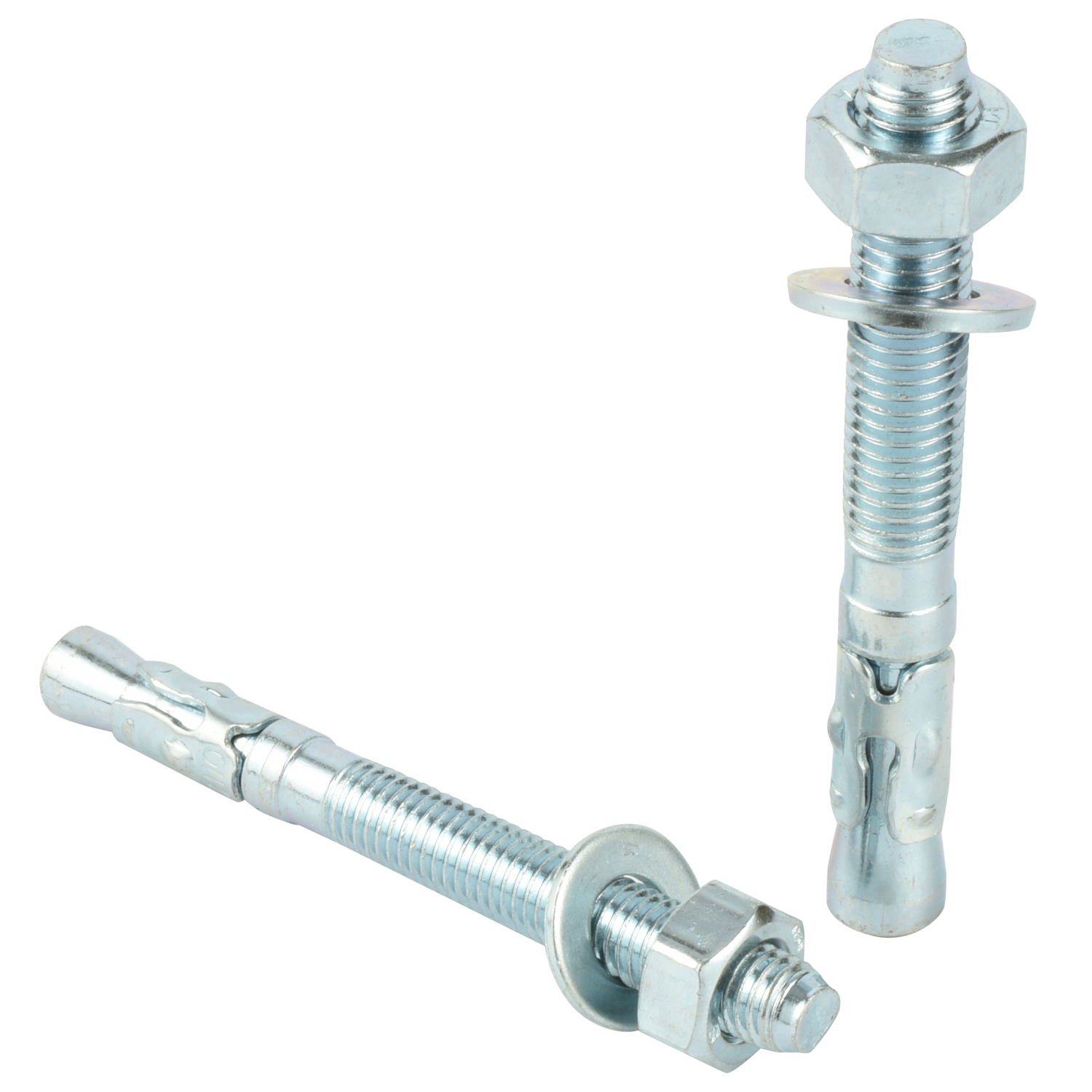

Durch das Anziehen der Ankermutter entsteht eine kraftvolle mechanische Wirkung. Durch Drehen des Schraubenschlüssels wird der Gewindebolzen nach oben gezogen. Das Arbeitsende dieses Bolzens verfügt über einen kegelförmigen Keil. Wenn sich dieser Keil nach oben bewegt, zwingt er den umgebenden Spreizclip dazu, sich nach außen auszudehnen. Diese konstruierte Geometrie übersetzt das Drehmoment in einen enormen seitlichen Druck.
Der Spreizclip verkeilt sich dauerhaft an den Innenwänden Ihres Bohrlochs. Durch diese Ausdehnung nach außen entsteht ein extremer Reibungswiderstand. Reibung ist die einzige Kraft, die die Hardware an Ort und Stelle hält. Der Clip greift den Zuschlagstoff und den Zementleim aggressiv. Sie verlassen sich ausschließlich auf diesen Druck nach außen, um massive strukturelle Lasten sicher zu halten.
Der Metallclip greift physisch in die Betonporen ein. Es verformt sich unter Druck, um sich an mikroskopische Unvollkommenheiten im Inneren des gebohrten Zylinders anzupassen. Durch diesen aggressiven Biss wird der Befestiger zu einem festen Bestandteil. Sie können es nicht extrahieren, ohne das umgebende Substrat zu zerstören. Die mechanische Verbindung ist nach dem Setzen des Clips dauerhaft.
Viele Fachleute missverstehen die Haltekraft. Die Haltekraft besteht nicht einfach beim Einsetzen. Sie müssen ein Drehmoment aufbringen, um den Clip einzurasten. Bei der Montage muss ein bestimmter Drehmomentgrenzwert eingehalten werden. Das Erreichen dieses Drehmoments stellt eine kritische Vorspannung her. Diese Spannung sorgt dafür, dass die Vorrichtung fest am Grundmaterial anliegt. Ohne entsprechende Vorspannung versagt die Verbindung bei dynamischer Belastung.
Befolgen Sie diese Schritte, um ein ordnungsgemäßes mechanisches Einrasten sicherzustellen:
Bohren Sie ein perfekt vertikales Loch, das dem Nenndurchmesser entspricht.
Entfernen Sie den gesamten eingeschlossenen Quarzstaub aus dem Hohlraum.
Treiben Sie den Stahlkörper durch die Vorrichtung in die Platte.
Wenden Sie mit einem kalibrierten Schraubenschlüssel die vom Hersteller angegebene Rotationskraft an.
Entscheidungsträger müssen die theoretische mechanische Kraft in funktionale Bewertungsmetriken übersetzen. Wir unterteilen diese Kennzahlen in zwei Hauptstresskategorien.
Die Zugfestigkeit misst, wie die innere Reibung direkten Auszugskräften widersteht. Stellen Sie sich schwere Maschinen vor, die direkt an einer Deckenplatte hängen. Stellen Sie sich alternativ eine schwere Last vor, die direkt von einer vertikalen Wand weggezogen wird. Der erweiterte Clip bekämpft diese nach außen gerichtete Kraft durch intensiven Halt. Wenn Zugversagen auftritt, äußert sich dies normalerweise in einem Betonkegelausbruch. Das Grundmaterial gibt nach, bevor der Stahl bricht.
Die Scherfestigkeit bewertet eine völlig andere Spannungsebene. Es misst, wie der massive Stahlkörper dem Guillotine-Effekt standhält. Stellen Sie sich einen schweren Schaltschrank vor, der an einer Wand herunterrutscht. Der Stahlschaft selbst blockiert diese Abwärtsbewegung. Der Durchmesser des Metallschafts bestimmt in erster Linie die Scherkapazität. Größere Durchmesser bieten eine deutlich höhere Bruchfestigkeit.
Ein Keilanker ist nur so stark wie seine Wirtsumgebung. Die Haltekraft ist streng durch die Stärke des Grundmaterials begrenzt. Angenommen, Sie geben Hardware an, die für 5.000 Pfund ausgelegt ist. Es wird viel früher versagen, wenn es in 2.000 PSI-Beton anstelle von 4.000 PSI-Beton eingebaut wird. Weicher Beton zerbröckelt einfach unter dem extremen Druck, den die Spreizklammer ausübt.
Ingenieure entwerfen Bauwerke nie für die ultimative getestete Bruchlast. Professionelle Richtlinien empfehlen ein standardmäßiges Sicherheitsverhältnis von 4:1 für statische Lasten. Sie teilen die ultimative Ausfalllast durch vier. Diese Berechnung ermittelt Ihre sichere Arbeitslast. Dieser Puffer schützt vor unerwarteten dynamischen Kräften oder geringfügigen Installationsfehlern.
Diagramm 1: Standard-Sicherheitsfaktor-Lastreduzierungen | ||
Ultimative Zuglast (lbs) | Sicherheitsfaktorverhältnis | Sichere Arbeitslast (lbs) |
|---|---|---|
4.000 | 4:1 | 1.000 |
8.000 | 4:1 | 2.000 |
12.000 | 4:1 | 3.000 |
Auftragnehmer benötigen einen klaren Entscheidungsrahmen. Der Vergleich der Haltekräfte verschiedener Verbindungselementkategorien verhindert gefährliche Spezifikationsfehler auf der Baustelle.
Keil: Sie sind ausschließlich für Massivbetonanwendungen vorgesehen. Sie bieten eine deutlich höhere Gesamtbelastbarkeit. Die erforderliche Bohrlochgröße entspricht genau dem Beschlagdurchmesser.
Hülse: Diese Befestigungselemente verteilen den nach außen gerichteten Druck über eine viel größere Oberfläche. Sie eignen sich für weichere Grundmaterialien wie Ziegel, Hohlblocksteine und Mörtel. Allerdings bieten sie eine deutlich geringere Endhaltekapazität.
Keil: Diese Verbindungselemente schaffen dauerhafte, hochbelastbare statische Verbindungen. Für die richtige Einstellung müssen Installateure einen kalibrierten Drehmomentschlüssel verwenden. Sie erfordern bestimmte Randabstände, um Abplatzungen zu verhindern.
Betonschrauben: Sie nutzen eine mechanische Verriegelung, indem sie buchstäbliche Gewinde in den Beton schneiden. Sie sind vollständig abnehmbar. Sie funktionieren besser bei engen Randabständen. Profis nutzen sie typischerweise für leichte bis mittlere Belastungen.
Keil: Ein Keilanker sorgt für eine sofort einsatzbereite Tragfähigkeit. Es ist absolut keine Aushärtungszeit erforderlich. Es beruht ausschließlich auf Reibung.
Chemisch: Diese basieren auf einer komplexen chemischen Bindung und einem 100-prozentigen Oberflächenkontakt. Sie eignen sich am besten für Anwendungen mit starken Vibrationen oder Platzierungen mit extremen Randabständen. Sie erfordern eine sorgfältige Reinigung der Löcher und strenge Temperaturkontrollen während der Installation.
Die praktische Erfahrung zeigt zahlreiche Installationsrisiken. Diese häufigen Feldfehler führen leicht zu katastrophalen Verbindungsausfällen.
Durch die Verwendung eines abgenutzten Bits wird die Haltekapazität sofort beeinträchtigt. Ebenso gefährlich ist das falsche Bit. Mauerwerksbohrer müssen genau zum Durchmesser des Befestigungselements passen. Ein übergroßes Loch reduziert die innere Reibung drastisch. Dadurch entfällt die Haltekraft vollständig. ANSI-konforme Bohrer sind für strukturelle Haltevorrichtungen obligatorisch.
Das Versäumnis, Betonstaub zu entfernen, ist ein schwerwiegender und häufiger Fehler. Staubreste wirken wie ein Trockenschmiermittel. Es verhindert, dass sich der Spreizclip in die Massivwand einschneidet. Dieser Fehler führt häufig dazu, dass sich die Hardware beim Anziehen endlos dreht. Verwenden Sie immer Druckluft und eine Drahtbürste.
Installateure müssen die Bohrstellen richtig verteilen. Eine Installation zu nahe an einer Kante ist sehr riskant. Ebenso schädlich ist die Installation zu nahe an einem anderen Befestigungselement. Bei starker Belastung überlappen sich die inneren Spannungskegel. Diese Überlappung führt zu plötzlichen Betonausbrüchen oder gefährlichen Oberflächenabplatzungen. Beachten Sie immer die Abstandsrichtlinien des Herstellers.
Unterdrehmoment ist ein weit verbreitetes Problem in der Industrie. Der Erweiterungsclip lässt sich nicht vollständig einrasten. Die Verbindung wird sich mit der Zeit zwangsläufig lösen. Übermäßiges Anziehen ist ebenso zerstörerisch. Übermäßige Krafteinwirkung kann zum Bruch des Stahlkörpers führen. Es kann auch die umgebende Betonkonstruktion zerstören. Schreiben Sie immer die Verwendung eines kalibrierten Drehmomentschlüssels auf.
Ingenieure legen großen Wert auf strenge Compliance- und Code-Anforderungen. Sie ahnen nie, wann strukturelle Integrität und Menschenleben auf dem Spiel stehen.
Bauingenieure suchen ständig nach ESR-Zahlen. Die ESR-Nummern (Evaluation Service Report) verifizieren unabhängig getestete Kapazitäten. Diese Berichte beweisen, dass das Befestigungselement den internationalen Bauvorschriften entspricht. Für kritische strukturelle Anwendungen sollten Sie immer ausgewertete Hardware auswählen. Nicht evaluierte Hardware birgt inakzeptable Haftungsrisiken.
Standardbefestigungen können mit der Zeit an Reibung verlieren. Beton reißt auf natürliche Weise, wenn er altert oder sich unter Belastung verschiebt. Wenn ein Riss das Bohrloch schneidet, sinkt die Standardreibung sofort. Das Loch erweitert sich mikroskopisch. Für rissige Betonumgebungen sind bestimmte erdbebensichere Befestigungselemente unbedingt erforderlich. Sie verfügen über spezielle Clips, die dafür sorgen, dass der Halt auch dann erhalten bleibt, wenn sich das Loch ausdehnt.
Durch Umgebungskorrosion wird der Spreizclip schnell beschädigt. Rost zerstört letztlich die Haftreibungskraft. Sie müssen die Stahlsorte an die örtliche Umgebung anpassen.
Diagramm 2: Auswahlmatrix für Korrosionsschutzmaterialien | ||
Materialtyp | Optimale Umgebung | Korrosionsbeständigkeit |
|---|---|---|
Verzinkter Kohlenstoffstahl | Innenräume, streng trockene Standorte | Niedrig |
Feuerverzinkt | Feuchte, normale Außenumgebungen | Medium |
Edelstahl 304/316 | Korrosions-, Meeres- oder Chemieanlagen | Hoch |
Fassen wir die wichtigsten Entscheidungskriterien zusammen. Ein Keilanker nutzt die enorme mechanische Reibung für eine überlegene Haltekraft. Allerdings ist seine Wirksamkeit streng an bestimmte Bedingungen gebunden. Sie dürfen es ausschließlich in Massivbetonanwendungen verwenden. Beim Bohren muss auf die richtige Lochtoleranz geachtet werden. Es muss genau das richtige Drehmoment angewendet werden.
Ergreifen Sie vor Ihrer nächsten baulichen Installation konkrete Maßnahmen. Konsultieren Sie sorgfältig die technischen Datenblätter des Herstellers. Passen Sie Ihre spezifischen Lastanforderungen und konkreten PSI mit der richtigen Hardware an. Überprüfen Sie den genauen Durchmesser und die Einbettungstiefe anhand Ihrer technischen Pläne. Überlassen Sie die strukturelle Sicherheit niemals dem Zufall.
A: Nein. Die hochkonzentrierte Expansionskraft reißt oder sprengt spröde oder hohle Materialien heraus. Verwenden Sie stattdessen einen Hülsenanker oder einen Knebelbolzen.
A: Die Mutter und die Unterlegscheibe können entfernt werden, aber der Ankerkörper und der Spreizclip sind dauerhaft im Beton verankert. Es muss bündig abgeschnitten oder tiefer in das Loch getrieben werden.
A: Wird typischerweise dadurch verursacht, dass das Loch zu groß gebohrt wird, dass ein abgenutzter Bohrer verwendet wird oder dass der Betonstaub vor dem Einsetzen nicht aus dem Loch entfernt wird, sodass der Clip nicht hängen bleibt.
A: Ja, bis zu einem gewissen Punkt. Eine tiefere Einbettung erhöht im Allgemeinen die Zugfestigkeit, vorausgesetzt, der Beton ist dick genug, um ein Ausblasen des Bodens zu verhindern. Befolgen Sie immer die Mindesteinbettungsrichtlinien des Herstellers.
