Das Versagen von Verbindungselementen in industriellen und strukturellen Anwendungen ist selten auf Materialfehler zurückzuführen. Die häufigste Ursache hierfür ist eine falsche Angabe des Gewindetyps und der Klemmlänge im Verhältnis zur aufgebrachten Last. Ingenieure und Beschaffungsteams müssen bei der Spezifizierung von Verbindungselementen Scherfestigkeit, Spannungsverteilung und Ausrichtungsanforderungen abwägen. Die Auswahl der falschen Gewindekonfiguration kann zu einer Gewindeverformung in der Scherebene, einer Lockerung der Verbindung unter Vibration, einem Festklemmen der Verbindung (Anheben) oder einem katastrophalen Scherversagen führen. Das Verständnis der mechanischen Kompromisse zwischen Sechskantschrauben mit Vollgewinde und Teilgewinde ist entscheidend für die Spezifikation der richtigen Hardware, die Gewährleistung der strukturellen Integrität und die Minderung langfristiger Wartungsverbindlichkeiten.
Strukturelle Funktion: Bolzen mit Vollgewinde maximieren die Grifffestigkeit und Spannung über den gesamten Schaft, während Bolzen mit Teilgewinde über den Schaft ohne Gewinde eine überlegene Scherfestigkeit und präzise Ausrichtung bieten.
Lastverteilung: Gewinde, die innerhalb der Scherebene einer Verbindung platziert werden, erzeugen Spannungskonzentrationen; Bolzen mit Teilgewinde verhindern dies, indem sie den Schaft ohne Gewinde direkt in der Scherzone aufliegen lassen.
Klemmmechanik: Bolzen mit Teilgewinde ermöglichen ein besseres Zusammenziehen der Verbindung, indem sie das Obermaterial über den glatten Schaft gleiten lassen, während Bolzen mit Vollgewinde das Obermaterial festklemmen und einen bündigen Sitz verhindern können.
Industriestandards: Die Sechskantschraube DIN933 stellt den globalen Standard für metrische Schrauben mit Vollgewinde dar, während DIN931 Varianten mit Teilgewinde bezeichnet.
Passende Anwendung: Bolzen mit Vollgewinde sind optimal für Gewindelöcher und Befestigungen mit variabler Tiefe, während Bolzen mit Teilgewinde für Strukturverbindungen mit hoher Belastung und seitlicher Beanspruchung zwingend erforderlich sind.

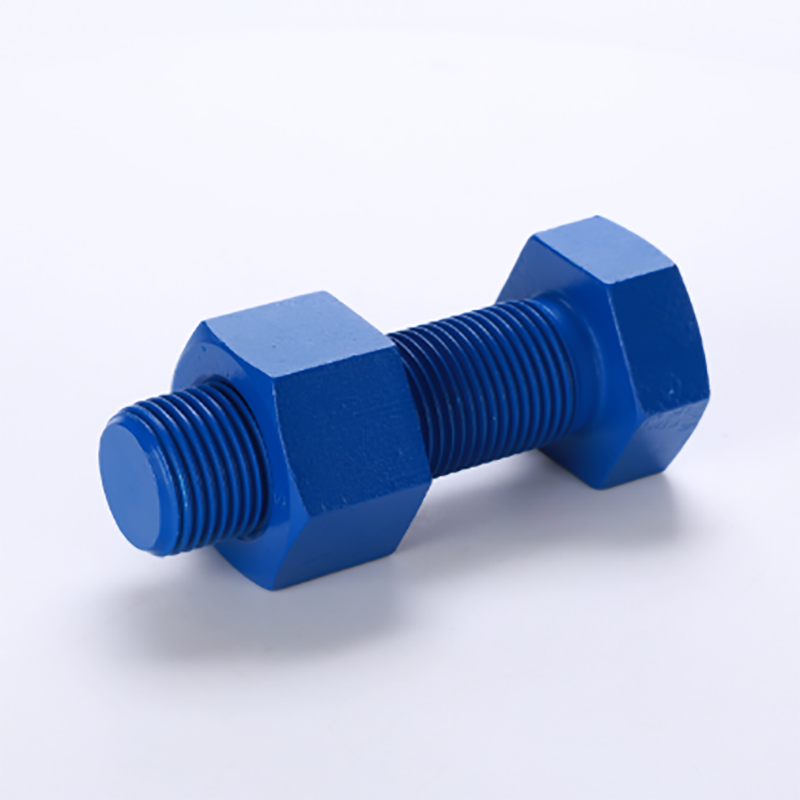

Eine mit Vollgewinde Sechskantschraube verfügt über Gewinde, die durchgehend von der Unterseite des Sechskantkopfes bis zur abgeschrägten Spitze verlaufen. Dieses unterbrechungsfreie Einfädeln bietet ausgeprägte mechanische Eigenschaften, die für bestimmte Montageumgebungen geeignet sind. Die durchgehende Spirale ermöglicht den Eingriff einer Mutter oder eines Gewindelochs in das Befestigungselement an jeder Stelle seiner gesamten Länge. Sie werden häufig bei Feldanwendungen eingesetzt, bei denen die Materialstärken stark variieren oder bei denen der Bolzen eher als Spannstange als als Strukturstift fungiert.
In der weltweiten Fertigung dient die Sechskantschraube DIN933 als primäre Norm für metrische Verbindungselemente mit Vollgewinde, wobei die Abmessungen mit ISO 4017 übereinstimmen. Diese Spezifikationen schreiben genaue Toleranzen für Gewindesteigung, Kopfhöhe und Schlüsselflächenabmessungen vor. Wenn Sie diesen Standard spezifizieren, garantieren Sie eine vorhersehbare Leistung für verschiedene Anwendungen, von der Montage leichter Maschinen bis hin zur einfachen Halterungsmontage.
Durch kontinuierliches Gewindewalzen sind diese Schrauben äußerst kostengünstig und universell verfügbar. Bei der Herstellung werden Stahlrohlinge unter enormem Druck durch gehärtete Gewindebacken gepresst. Da der gesamte Schaft die gleiche Walzbehandlung erhält, ohne dass für einen glatten Schaft ein zweiter Bearbeitungsschritt erforderlich ist, sind die Produktionszyklen schnell und effizient. Diese Fertigungsrealität macht sie zur Standardwahl für allgemeine Befestigungen, bei denen keine komplexe Lastdynamik auftritt.
Der primäre mechanische Vorteil eines Vollgewindeschafts liegt in seiner Vielseitigkeit. Ununterbrochenes Gewindeschneiden ermöglicht maximalen Eingriff in Innengewindelöcher. Es eignet sich problemlos für unterschiedliche Materialstärken, ohne dass die Gefahr besteht, dass eine Mutter auf einem Schaft ohne Gewinde aufsitzt. Wenn sich Baugruppendesigns spontan ändern oder Materialschichten während einer Nachrüstung variieren, passt sich ein Befestigungselement mit Vollgewinde an, ohne dass ein Hardware-Austausch erforderlich ist.
Bolzen mit Teilgewinde zeichnen sich durch ein bestimmtes physikalisches Profil aus: einen Abschnitt ohne Gewinde direkt unter dem Kopf, gefolgt von einer bestimmten Gewindelänge an der Spitze. Dieser Abschnitt ohne Gewinde wird als Schaft oder Grifflänge bezeichnet. Der Übergangspunkt zwischen dem glatten Schaft und dem Gewindeabschnitt wird Gewindeauslauf genannt. Mühlenbauer und Hüttenarbeiter verlassen sich bei der Montage von Stahl oder der Ausrichtung schwerer Pumpengehäuse stark auf diese spezielle Geometrie.
Der gewindelose Schaft spielt eine wichtige strukturelle Rolle. Es passt genau zum Durchmesser des Schraubenlochs und sorgt für einen glatten, soliden Dübeleffekt. Wenn seitliche Kräfte auf das Gelenk einwirken, nimmt der massive Stahl des Schafts die Belastung auf. Dadurch wird verhindert, dass die abrasive, unebene Oberfläche des Gewindes am Trägermaterial schleift, wodurch die Integrität des Bohrlochs langfristig erhalten bleibt und verhindert wird, dass sich die Verbindung aus der Ausrichtung verschiebt.
Die Herstellung von Bolzen mit Teilgewinde erfordert eine präzise Kontrolle des Rohlingsdurchmessers. Um sicherzustellen, dass der Schaft ohne Gewinde und die gerollten Gewinde genau den gleichen Außendurchmesser haben, muss der untere Teil des Rohlings vor dem Gewindewalzen leicht reduziert werden. Dieser zusätzliche Herstellungsschritt stellt sicher, dass die Schraube perfekt in Löcher mit engen Toleranzen passt, ohne am Schaft zu klemmen oder Lücken im Gewindebereich zu hinterlassen. Wenn der Rohling nicht reduziert wird, würden sich die gerollten Gewinde weiter als der Schaft ausbeulen, sodass es unmöglich wäre, den Bolzen durch ein präzisionsgebohrtes Loch zu führen.
Die Maßhaltigkeit für Varianten mit Teilgewinde wird durch die Normen DIN931 und ISO 4014 geregelt. Diese Normen schreiben nicht nur die Kopf- und Gewindeabmessungen vor, sondern auch das genaue Verhältnis der Länge mit Gewinde zur Länge ohne Gewinde basierend auf der Gesamtgröße des Befestigungselements. Ingenieure verlassen sich auf diese strengen Maßtabellen, um genaue Klemmlängen für Strukturverbindungen zu berechnen und sicherzustellen, dass die Scherebene immer massiven Stahl schneidet.
Unter Scherlast versteht man seitliche Kräfte, die senkrecht zur Bolzenachse über die Verbindung wirken. Stellen Sie sich zwei schwere, miteinander verschraubte Stahlplatten vor, wobei eine enorme hydraulische Kraft eine Platte nach links und die andere nach rechts zieht. Der Bolzen dient als Stift, der das Auseinanderrutschen der Platten verhindert. In diesen Szenarien bestimmt die Querschnittsintegrität des Verbindungselements das Überleben der Verbindung.
Teilgewindebolzen bieten außergewöhnliche Leistung unter Scherlasten. Der massive Schaft bietet eine maximale Querschnittsfläche und bildet einen durchgehenden Stahlzylinder gegenüber der Scherebene. Noch wichtiger ist, dass der glatte Schaft Spannungserhöhungen verhindert. Spannungserhöhungen sind geometrische Unregelmäßigkeiten, an denen sich mechanische Spannungen konzentrieren. Indem die Gewinde außerhalb der Scherzone gehalten werden, verteilt die Schraube die seitlichen Kräfte gleichmäßig auf ihren massiven Kern und ermöglicht so die Bewältigung großer dynamischer Belastungen ohne Nachgeben.
Umgekehrt weisen Vollgewindebolzen bei Scheranwendungen erhebliche Schwachstellen auf. Direkt in der Scherebene platzierte Gewinde reduzieren den wirksamen Durchmesser der Schraube erheblich. Die Täler der Gewinde wirken als Mikrokerben. Unter zyklischer Belastung oder starken Vibrationen durch Industrieanlagen werden diese Mikrokerben zu Ausgangspunkten für Ermüdungsbrüche. Im Laufe der Zeit scheren die seitlichen Kräfte die Schraube entlang des schwächsten Gewindetals buchstäblich in zwei Hälften, was zu einem katastrophalen Geräteausfall führt.
Unter Zugbelastung versteht man Kräfte, die die Verbindung parallel zur Schraubenachse auseinanderziehen. Stellen Sie sich eine schwere Rohrhalterung vor, die an einem Deckengitter hängt. Die nach unten gerichtete Schwerkraft übt eine reine Zugkraft auf die Befestigungsschrauben aus. Bei diesen Anwendungen muss das Befestigungselement einer Dehnung und einem Herausziehen standhalten und ist ausschließlich auf den Eingriff seines Gewindes mit der Mutter oder dem Gewindeloch angewiesen.
Vollgewindebolzen bieten deutliche Vorteile, wenn sie hauptsächlich als Zugglieder fungieren. Das durchgehende Gewinde verteilt die Haltekraft über die gesamte Länge des Befestigungselements, wenn es in ein tiefes Gewindeloch eingeschraubt wird. Diese große Eingriffsfläche maximiert den Auszugswiderstand. Wenn das Grundmaterial weicher ist als die Schraube, wie etwa ein Motorblock aus Aluminium, verhindert die Maximierung des Gewindeeingriffs, dass sich die Innengewinde bei starker Zugbelastung lösen.
Bei reinen Zuganwendungen mit Gewindebohrungen stoßen Teilgewindebolzen an ihre Grenzen. Ihre Haltekraft beschränkt sich ausschließlich auf die Gewindespitze. Wenn das Gewindeloch nicht tief genug ist oder der Schaft ohne Gewinde auf der Oberfläche aufschlägt, bevor die Klemmung erfolgt, versagt die Verbindung. Ihre Verwendung erfordert eine genaue Berechnung der Klemmlänge, um einen ausreichenden Gewindeeingriff ohne Durchschlagen zu gewährleisten. Sie müssen die genaue Tiefe des Sacklochs und die genaue Dicke des Gegenflansches kennen.
Eine Verbindungsklemmung, allgemein als Vortrieb bezeichnet, tritt auf, wenn ein Bolzen mit vollem Gewinde an der oberen Schicht eines Durchgangslochs hängen bleibt. Wenn sich die Schraube dreht, greifen die Gewindegänge in das Obermaterial ein, anstatt sauber durch das Material zu gleiten. Dadurch wird verhindert, dass der Kopf der Schraube die beiden Materialien fest zusammenzieht, was zu einem falschen Drehmomentwert führt. Der Drehmomentschlüssel klickt und zeigt damit an, dass der Zielwert erreicht wurde. Die Verbindung bleibt jedoch locker, da die Energie zur Überwindung der Gewindereibung in der oberen Platte verschwendet wurde.
Teilweise mit Gewinde versehene Bolzen eliminieren die Gefahr eines Gelenkvortriebs. Durch den Schaft ohne Gewinde kann das Obermaterial frei auf dem glatten Stahl schweben oder gleiten. Wenn die Mutter an der Gewindespitze festgezogen wird, werden 100 % des Drehmoments direkt in Klemmkraft zwischen den beiden verbundenen Materialien umgewandelt. Diese Gleitwirkung sorgt für einen bündigen, festen Sitz, der für schwere Maschinen, Baustahlverbindungen und Hochdruckflanschverbindungen von entscheidender Bedeutung ist.
Die Angabe der richtigen Gewindekonfiguration hängt vollständig von der mechanischen Umgebung der Baugruppe ab. Vollgewindevarianten eignen sich hervorragend für Umgebungen, in denen Spannung, Einstellbarkeit und Gewindeeingriff Vorrang vor seitlicher Scherfestigkeit haben. Sie werden häufig bei sekundären Strukturstützen und der Gerätemontage eingesetzt.
Baugruppen, bei denen die Schraube direkt in ein Gewindeloch eingeschraubt werden muss, anstatt durch eine Mutter hindurchzugehen.
Anwendungen mit unvorhersehbaren oder stark schwankenden Verbindungsdicken, bei denen eine einzelne Befestigungslänge mehrere Konfigurationen berücksichtigen muss.
Blechbefestigungen, Karosseriebleche und nicht tragende kosmetische Baugruppen, bei denen die Scherkräfte vernachlässigbar bleiben.
Fertigungsumgebungen mit hohem Volumen, bei denen eine schnelle Montage Vorrang vor hoher struktureller Leistung hat.
Motorhalterungen, Generatorhalterungen und Förderbandspanner, bei denen der Bolzen als einstellbare Spannstange fungiert.
Temporäre Vorrichtungen und Vorrichtungen in Schweißereien, in denen ein schnelles Spannen und Lösen über unterschiedliche Materialtiefen hinweg erforderlich ist.
Wenn strukturelle Integrität, Ausrichtung und Widerstand gegenüber seitlichen Kräften nicht verhandelbar sind, sind Teilgewindebefestigungen obligatorisch. Ihr glatter Schaft sorgt für die nötige Dübelwirkung, um schwere Bauteile fest zu fixieren und ein Verrutschen bei extremer Betriebsbeanspruchung zu verhindern.
Schwere Maschinen, Motorblöcke und große Wasserpumpen, bei denen eine präzise Ausrichtung zwischen zusammenpassenden Gussteilen von entscheidender Bedeutung ist.
Stahlbauverbindungen, Brückengerüste und Baugruppen, die starken seitlichen Winden oder seismischen Scherkräften ausgesetzt sind.
Rotierende Geräte und Industriezentrifugen, bei denen starke Vibrationen dazu führen könnten, dass sich Gewindeabschnitte in das Grundmaterial sägen, was zu Gewindeabrieb oder Reibverschleiß führen könnte.
Verbindungen aus dickem Material, die eine maximale Klemmkraft erfordern, ohne dass die Gefahr eines Gewindeklemmens oder Abhebens besteht.
Aufhängungskomponenten und Lenkgestänge im Automobilbau, bei denen seitliche Stoßbelastungen häufig und stark auftreten.
Kranausleger und Hebezeuge, bei denen ein Scherversagen zum sofortigen Verlust von Menschenleben oder Eigentum führen würde.
Auswahlmatrix für Sechskantschraubengewinde
Bewerbungskriterien | Vollgewinde (DIN933) | Teilgewinde (DIN931) |
|---|---|---|
Primärer Lasttyp | Spannung / Auszug | Scherung / Seitlich |
Lochkonfiguration | Gewinde-/Sacklöcher | Durchgangslöcher mit Muttern |
Ausrichtungsanforderungen | Niedrig bis mittel | Hoch-/Präzisionsdübeln |
Vibrationsfestigkeit | Anfällig für Reibverschleiß bei Scherung | Ausgezeichneter Widerstand am Schaft |
Grifflängentoleranz | Hochflexibel | Erfordert eine genaue Berechnung |
Gefahr des Gelenkaufbockens | Hoher Anteil an dicken Materialien | Entfällt durch glatten Schaft |
Das grundlegende Erfolgskriterium für den Einsatz eines Teilgewindebolzens ist die Abstimmung der Klemmlänge auf die Verbindungsdicke. Der gewindelose Schaft muss genau zur Dicke der zu verbindenden Materialien passen. Wenn der Schaft zu kurz ist, gelangen die Gewinde in die Scherebene und machen den Zweck der Schraube zunichte. Wenn der Schaft zu lang ist, landet die Mutter am Gewindeauslauf, bevor die Verbindung die richtige Klemmkraft erreicht.
Messprotokolle erfordern eine strenge Liebe zum Detail. Sie müssen die Gesamtdicke der Fuge berechnen, indem Sie die Dicke jeder Materialschicht addieren. Entscheidend ist, dass Sie die Dicke der Unterlegscheibe sowohl auf der Kopf- als auch auf der Mutterseite explizit berücksichtigen. Wenn eine hochbelastbare Strukturscheibe nicht berücksichtigt wird, kann die Berechnung der Klemmlänge um mehrere Millimeter durcheinander geraten, was zu einer lockeren Verbindung führt, die unter Betriebsbelastung durch Vibrationen auseinanderspringt.
Messen Sie die genaue Dicke des Primärbasismaterials mit digitalen Messschiebern.
Messen Sie die genaue Dicke des sekundären Gegenmaterials oder Flansches.
Fügen Sie die genaue Dicke der Unterlegscheibe hinzu, die unter dem Schraubenkopf sitzt.
Fügen Sie die genaue Dicke der Unterlegscheibe oder Sicherungsscheibe hinzu, die unter der Mutter sitzt.
Wählen Sie eine Schraube, bei der der Schaft ohne Gewinde 1 mm bis 2 mm kürzer als diese Gesamtsumme ist, um sicherzustellen, dass die Mutter die Verbindung vollständig zusammendrücken kann, ohne den Rundlauf zu berühren.
Ingenieure müssen bei der Bewertung von Lastarten eine strenge Entscheidungsmatrix verwenden. Sie müssen den primären Kraftvektor bestimmen, der auf das Gelenk wirkt. Schauen Sie sich die CAD-Modelle und dynamischen Lastsimulationen an, um zu sehen, wo sich die Spannung während des Spitzenbetriebs konzentriert. Raten Sie nicht; Analysieren Sie die physikalischen Kräfte, die im Spiel sind.
Wenn bei der Montage seitliche oder Scherkräfte dominieren, müssen Sie Teilgewindebolzen vorsehen. Der massive Schaft ist zur Vermeidung von Ermüdungsbrüchen unverzichtbar. Wenn umgekehrt die Herauszieh- oder Zugkräfte dominieren oder wenn das Aufnahmeloch ein Innengewinde aufweist, sollten Sie Schrauben mit Vollgewinde verwenden, um den Gewindeeingriff zu maximieren und die Zuglast sicher auf das Grundmaterial zu verteilen.
Durch Vibration werden chaotische, multidirektionale Kräfte in ein mechanisches Gelenk eingeleitet. Mit der Zeit verschlechtern diese Mikrobewegungen die Integrität der Verbindung. Sie müssen bewerten, wie das physikalische Profil des Befestigungselements mit dem Trägermaterial unter ständigen Vibrationen von Motoren oder starken Stößen interagiert.
Der glatte Schaft eines Teilgewindebolzens widersteht von Natur aus dem „Sägeeffekt“ bei starken Vibrationen. Es liegt bündig an den glatten Wänden des Bohrlochs an. Im Gegensatz dazu wirkt die abrasive Natur einer Welle mit Vollgewinde wie eine Feile gegen ein Durchgangsloch. Wenn Vibrationen die Verbindung erschüttern, fressen sich die Gewinde in das Grundmaterial ein, erweitern das Loch, reduzieren die Klemmkraft und beschleunigen das katastrophale Versagen der Verbindung.
Häufige Fehler bei der Berechnung der Grifflänge
Fehlertyp | Grundursache | Mechanische Folge |
|---|---|---|
Die Dicke der Unterlegscheibe wird ignoriert | Die Unterlegscheibentiefe konnte nicht zur Gesamtfugenberechnung hinzugefügt werden. | Die Nuss endet am Schaft; Trotz hohem Drehmoment bleibt das Gelenk locker. |
Schaft zu kurz | Die Auswahl einer Schraube basiert nur auf der Gesamtlänge, nicht auf der Grifflänge. | Gewinde dringen in die Scherebene ein und erzeugen Spannungserhöhungen und Bruchrisiken. |
Grundierung von Sacklöchern | Verwendung einer Teilgewindeschraube in einem flachen Gewindeloch. | Der Schaft trifft auf die Fläche des Gewindelochs, bevor das Gegenstück festgeklemmt wird. |
Farb-/Beschichtungsablagerungen | Messen von blankem Stahl, aber Zusammenbau von lackiertem Stahl. | Die Grifflänge wird zu kurz; Fäden ziehen in die Scherzone. |
Eines der gefährlichsten Implementierungsrisiken ist die Verwendung eines Bolzens mit Vollgewinde in einer Anwendung mit hoher Scherung. Wenn seitliche Kräfte gegen die Gewindegänge wirken, verformen sich die scharfen Spitzen der Gewindegänge und drücken gegen das Wirtsmaterial. Diese Verformung beeinträchtigt sofort die strukturelle Integrität des Befestigungselements und verringert seine Tragfähigkeit.
Über den unmittelbaren Festigkeitsverlust hinaus macht die Gewindeverformung das Entfernen der Schraube bei routinemäßigen Wartungsarbeiten nahezu unmöglich. Die zerquetschten Gewinde klemmen sich im Loch fest und erfordern Bohren, Schleifen oder Brennen, um die Hardware herauszuziehen. Zur Abhilfe sind strenge technische Überprüfungen aller Scherflächen während der Entwurfsphase und die obligatorische Verwendung von teilweise mit Gewinde versehenen Beschlägen für alle strukturellen Verbindungen erforderlich, die seitliche Lasten tragen.
Der Versuch, einen Bolzen mit Teilgewinde in einer zu dünnen Verbindung zu verwenden, stellt eine große mechanische Gefahr dar. Wenn die Verbindungsdicke geringer ist als die Klemmlänge der Schraube, trifft die Mutter auf den Schaft ohne Gewinde, bevor die Materialien zusammengeklemmt werden. Beim Einsatz einer Schlagpistole fühlt sich die Baugruppe für den Bediener fest an, die eigentlichen Stahlplatten bleiben jedoch locker.
Bediener versuchen häufig, die Mutter zu stark anzuziehen, um die wahrgenommene Lockerheit auszugleichen. Diese übermäßige Rotationskraft führt dazu, dass das Innengewinde der Mutter beschädigt wird, das Schraubengewinde beschädigt wird oder das Befestigungselement vollständig zerbricht. Um dieses Risiko zu mindern, müssen Betriebe während der Beschaffungsphase präzise Spezifikationstabellen für die Klemmlänge einführen und Montageteams darin schulen, zu erkennen, wenn eine Mutter vorzeitig ihren Tiefpunkt erreicht hat.
Lieferkettenfaktoren gefährden häufig die technischen Spezifikationen in der Montagehalle. Da Vollgewindevarianten äußerst kosteneffektiv in der Herstellung sind und für den allgemeinen Einsatz einfacher in großen Mengen zu beschaffen sind, werden sie in der Praxis häufig ersetzt. Wenn ein bestimmter Bolzen mit Teilgewinde nicht mehr vorrätig ist, greifen Bodenarbeiter häufig zu einer Alternative mit Vollgewinde derselben Länge und desselben Durchmessers, um die Produktion am Laufen zu halten.
Dieser unsachgemäße Ersatz führt zu einer massiven Haftung. Beim Ersetzen einer DIN931-Strukturschraube durch einen Allzweckersatz werden Gewinde direkt in Scherebenen platziert, die nie dafür ausgelegt sind. Organisationen müssen strenge Beschaffungsregeln festlegen, um unbefugte Substitutionen zu verhindern. Einkäufer, denen die Stückkosten Vorrang vor der strukturellen Eignung geben, müssen über die katastrophalen Risiken einer Änderung der Gewindespezifikationen ohne technische Genehmigung aufgeklärt werden.
Überprüfen Sie die CAD-Modelle der Baugruppe, um Scherebenen zu identifizieren und Verbindungen zu isolieren, die seitlichen Kräften ausgesetzt sind.
Sehen Sie sich die ISO- und DIN-Lasttabellen an, um die spezifischen Anforderungen an die Sorte mit Ihren berechneten Spannlängen in Einklang zu bringen.
Berechnen Sie sorgfältig die Gesamtdicke der Verbindung, einschließlich aller Unterlegscheiben und Dichtungen, bevor Sie die Abmessungen der Hardware festlegen.
Fordern Sie Hardware-Muster an, um die Toleranzen der Grifflänge und die Passform zu überprüfen, bevor Sie Großbestellungen ausführen.
Implementieren Sie strenge Bestandskontrollen, um unbefugte Ersetzungen zwischen Gewindetypen in der Montagehalle zu verhindern.
A: Nur wenn die Verbindung keine Scherbelastung erfährt. Durch die Verwendung eines Bolzens mit Vollgewinde bei einer Scheranwendung werden Spannungskonzentratoren direkt im Lastpfad platziert, wodurch die seitliche Festigkeit der Verbindung erheblich verringert und das Risiko eines Ermüdungsbruchs bei Vibration erhöht wird.
A: Messen Sie die Gesamtdicke aller zu verbindenden Materialien, einschließlich der genauen Dicke aller Unterlegscheiben, die unter dem Kopf und der Mutter verwendet werden. Der Schaft ohne Gewinde des Bolzens sollte diesem Gesamtmaß entsprechen oder geringfügig darunter liegen, um eine ordnungsgemäße Klemmung zu gewährleisten.
A: Sie haben wahrscheinlich eine Teilgewindeschraube verwendet, deren Grifflänge größer als Ihre Verbindungsdicke ist. Die Mutter landete am Gewindeauslauf, wo das Gewinde auf den glatten Schaft trifft. Sie müssen eine Schraube mit einem kürzeren Abschnitt ohne Gewinde verwenden oder Strukturscheiben hinzufügen.
A: Unter reiner Spannung bieten sie eine hervorragende Haltekraft. Bei Scheranwendungen sind sie jedoch strukturell schwächer, da die Gewinde den Querschnittsdurchmesser des Stahls verringern und Mikrokerben erzeugen, die bei seitlicher Belastung zu Spannungsbrüchen führen.
A: Gewindevortrieb tritt auf, wenn ein vollständig mit Gewinde versehener Bolzen an der obersten Schicht eines Durchgangslochs hängen bleibt und verhindert, dass sich die Materialien fest zusammenziehen. Verhindern Sie dies, indem Sie einen Bolzen mit Teilgewinde verwenden, der ein ungehindertes Gleiten des Obermaterials über den glatten Schaft ermöglicht.
A: Ja, sie erfordern im Allgemeinen einen zusätzlichen Herstellungsschritt. Der Rohling muss in der unteren Hälfte präzise extrudiert oder bearbeitet werden, damit nach dem Einrollen der Gewinde der Gewindeabschnitt und der glatte Schaft exakt den gleichen Außendurchmesser haben.
